Queue Tree Dan Mangle

Penjelasan :

Queue Tree berfungsi untuk mengimplementasikan fungsi yang lebih komplex dalam limit
bandwidth pada mikrotik dimana penggunaan packet mark nya memiliki fungsi yang lebih baik. Digunakan untuk membatasi satu arah koneksi saja baik itu download maupun upload. Secara umum Queue Tree ini tidak terlihat berbeda dari Simple Queue.

Mangle pada mikrotik merupakan suatu cara untuk menandai paket data dan koneksi tertentu yang dapat diterapkan pada fitur mikrotik lainnya, sepeti pada routes, pemisahan bandwidth pada queues, NAT dan filter rules. Tanda mangle yang ada pada router mikrotik hanya bisa digunakan pada router itu sendiri. Dan yang perlu diingat bahwa proses pembacaan rule mangle ini dilakukan dari urutan pertama ke bawah.

Konfigurasi :

Buat ip address ether4 karena saya disini menggunakan ether4, dan jangan lupa juga membuat ip address wlan nya seperti di bawah,
ip ether4 192.168.100.2/24 ether4
ip wlan1 192.168.10.2/24 wlan1

Lalu isi dns nya, disini saya menggunakan dns google ip > dns

Buat dhcp server nya, ip > dhcp server > dhcp setup > interface wlan next sampai selesai

Tambahkan ip routes > ( + ) gateway nya 192.168.100.1

Ip firewall > nat > chain > scrnat > out interface ether4, action > masquarade> ok

Buat Hotspot untuk client > Wireless >Interfaces > Mode : ap bridge >SSID Nama Kalian

Lalu ke security profile nya, Wireless > Security profiles > Mode : dynamic keys > ceklis : WPA PSK , WPA2PSK >  Isi password : 12345678 > Apply Ok

Ip Firewall > Mangle (+) > Chain : Forward > Src.address 192.168.10.0/24 ( ip wlan1 )
Ip Firewall > Action > Mark connection. New connection Mark > conn-ctp

Ip Firewall > Mangle (+) > Chain : Forward
Ip Firewall > Action > Mark packet.ceklis pada passthrough

Ip Firewall > Mangle (+) > Chain : Forward > Src.address : 192.168.10.0/24 > Protocol : udp
Ip Firewall > Mangle > Action > mark connection New connection mark > conn-udp



IP Firewall mangle (+) chain > Forward , Connection mark > conn udp

Ip firewall mangle action > mark packet, New packet mark > packet udp

Ip Firewall >> Mangle (+) >> Chain : Forward >> Src.address : 192.168.10.0/24 >> Protocol : (icmp)

Action > Mark connection, New connection Mark > conn-icmp

Ip Firewall > Mangle (+) > Chain : Forward >Connection mark : conn-icmp

Action > mark packet, New packet mark > packet-icmp

Ip Firewall > Mangle (+) > Chain : Forward > Src.address : 192.168.10.0/24

 Action > mark connection, New connection Mark > conn-sisa


Ip Firewall> Mangle (+) > Chain : Forward> Connection mark : conn-sisa

Action > mark packet, New packet mark > packet-sisa

Sekarang tinggal queue tree parent nya

Queue > Queue tree > Name : Total- Upload, Parent > wlan 1, Limit at 32k, Max limit 32k

Queue > Queue tree > Name : Total- Download, Parent > ether4, Limit at 16k, Max limit 16k

Queue Tree UDP

Queue > Queue tree > Name : Download-udp, Parent > Total Download, Packet marks > Packet-udp Limit at 16k, Max limit 16k

Queue > Queue tree > Name : Upload-udp, Parent > Total Upload, Packet marks > Packet-udp Limit at 32k, Max limit 32k



Queue Tree TCP

Queue > Queue tree > Name : Download-tcp, Parent > Total Download, Packet marks > Packet-tcp Limit at 16k, Max limit 16k

Queue > Queue tree > Name : Upload-tcp, Parent > Total Upload, Packet marks > Packet-tcp Limit at 32k, Max limit 32k



Queue Tree SISA
Queue > Queue tree > Name : Upload-sisa, Parent > Total Upload, Packet marks > Packet-sisa Limit at 32k, Max limit 32k

Queue > Queue tree > Name : Download-sisa, Parent > Total Download, Packet marks > Packet-sisa Limit at 16k, Max limit 16k

Queue Tree ICMP

Queue > Queue tree > Name : Download-icmp, Parent > Total Download, Packet marks > Packet-icmp Limit at 16k, Max limit 16k

Queue > Queue tree > Name : Upload-icmp, Parent > Total Upload, Packet marks > Packet-icmp Limit at 32k, Max limit 32k

 Lalu client login ke wifi yang tadi dibuat

Tinggal tes ping 8.8.8.8 jika reply berarti berhasil

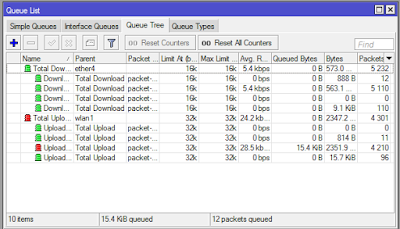

Jika sudah terkoneksi maka traffic akan berjalan seperti di bawah ini
